盘根，也叫密封填料，通常由较柔软的线状物编织而成，通过截面积是正方形的条状物填充在密封腔体内,从而实现密封。填料密封最早是以棉麻等纤维塞在泄漏通道内来阻止液流泄漏，主要用作提水机械的轴封。由于填料来源广泛，加工容易，价格低廉，密封可靠，操作简单，所以沿用至今。现在盘根被广泛用于离心泵、压缩机、真空泵、搅拌机和船舶螺旋桨的转轴密封、活塞泵、往复式压缩机、制冷机的往复运动轴封，以及各种阀门阀杆的旋动密封等。
填料密封结构及原理:

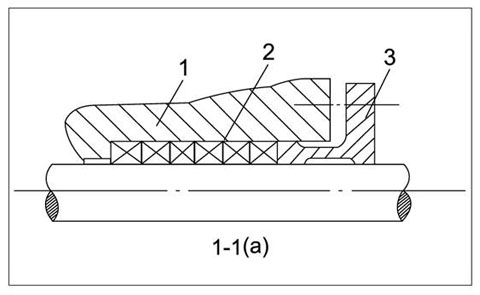

常用填料密封结构如图1-1(a)所示，填料密封由填料2装于填料函1内，通过填料压盖3将填料压紧在轴的表面。由于轴表面总有些粗糙，其与填料只能是部分贴合，而部分未接触，此就形成无数个迷宫。当带压介质通过轴表面时，介质被多次节流，凭借这“迷宫效应”而达到密封。填料与轴表面的贴合、摩擦，也类似滑动轴承，固应有足够的液体进行润滑，以保证密封有一定的寿命，即所谓的“轴承效应”。由此可见良好的填料密封，即是迷宫效应和轴承效应的综合。

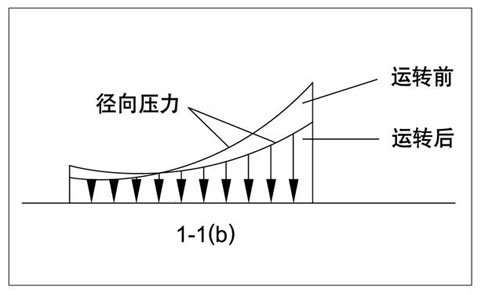

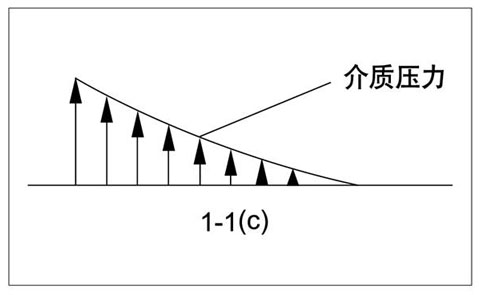

填料对轴的压紧力通过拧紧压盖螺栓产生。由于填料是弹塑性体，当受到轴向压紧后，产生摩擦力致使压紧力沿轴向逐渐减少，同时所产生的径向压紧力使填料紧贴于轴表面而阻止介质外漏。径向压紧力的分布如图1-1(b)所示，其由外端(压盖)向内端，先是急剧递减后趋平缓，介质压力的分布如图1-1(c)所示，由内端逐渐向外端递减，当外端介质压力为零时，则泄漏很少，大于零时泄漏较大。
常用填料密封材料:
随着新材料的不断出现，填料结构型式也有很大的变化，这无疑将促使填料密封的应用更加广泛，用作填料的材料应具备如下特性：
●有一定的弹塑性。当填料受轴向压紧时能产生较大的径向压紧力，以获得密封；当机器和轴有振动或轴有跳动及偏心时，能有一定的补偿能力(追随性)；
●化学稳定性。既不被介质所腐蚀、溶涨，也不污染介质；
●不渗透性。介质对大部分纤维均有一些渗透，故要求填料组织致密，为此在制作填料时往往需要浸渍、填充各种润滑剂和填充剂；
●自润滑性好，摩擦系数小并耐磨；
●耐温性。当摩擦发热后能承受一定的温度；
●拆卸方便；
●制造简单，价格低廉。
常用盘根材料分为以下几类：
●石棉类
涂石墨石棉盘根、浸四氟石棉盘根、石棉橡胶盘根等，因环保性能较差，已逐渐被淘汰。
●纤维类
浸四氟苎麻盘根、高水基盘根、油浸棉纱盘根、四氟浸润纤维盘根、石墨浸润纤维盘根、GFO纤维盘根等
●四氟类
石墨润滑四氟盘根、白四氟盘根、含油白四氟盘根、膨胀四氟盘根、硅胶芯盘根等
●芳纶类
芳纶纤维盘根、芳纶纤维四氟盘根、油浸芳纶纤维盘根等
●碳纤维类
预氧丝碳纤维盘根、碳纤维盘根、镍丝增强碳纤维盘根、石墨润滑碳纤维盘根等
●石墨类
柔性石墨盘根、四氟增强石墨盘根、金属增强石墨盘根、碳纤维增强石墨盘根等
●陶瓷纤维类
陶瓷纤维盘根
随着新材料的不断出现，填料结构型式也有很大的变化，这无疑将促使填料密封的应用更加广泛，用作填料的材料应具备如下特性：
●有一定的弹塑性。当填料受轴向压紧时能产生较大的径向压紧力，以获得密封；当机器和轴有振动或轴有跳动及偏心时，能有一定的补偿能力(追随性)；
●化学稳定性。既不被介质所腐蚀、溶涨，也不污染介质；
●不渗透性。介质对大部分纤维均有一些渗透，故要求填料组织致密，为此在制作填料时往往需要浸渍、填充各种润滑剂和填充剂；
●自润滑性好，摩擦系数小并耐磨；
●耐温性。当摩擦发热后能承受一定的温度；
●拆卸方便；
●制造简单，价格低廉。
常用盘根材料分为以下几类：
●石棉类
涂石墨石棉盘根、浸四氟石棉盘根、石棉橡胶盘根等，因环保性能较差，已逐渐被淘汰。
●纤维类
浸四氟苎麻盘根、高水基盘根、油浸棉纱盘根、四氟浸润纤维盘根、石墨浸润纤维盘根、GFO纤维盘根等
●四氟类
石墨润滑四氟盘根、白四氟盘根、含油白四氟盘根、膨胀四氟盘根、硅胶芯盘根等
●芳纶类
芳纶纤维盘根、芳纶纤维四氟盘根、油浸芳纶纤维盘根等
●碳纤维类
预氧丝碳纤维盘根、碳纤维盘根、镍丝增强碳纤维盘根、石墨润滑碳纤维盘根等
●石墨类
柔性石墨盘根、四氟增强石墨盘根、金属增强石墨盘根、碳纤维增强石墨盘根等
●陶瓷纤维类
陶瓷纤维盘根

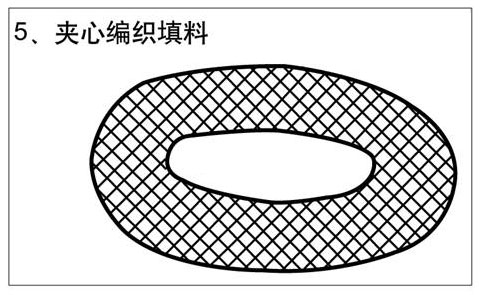

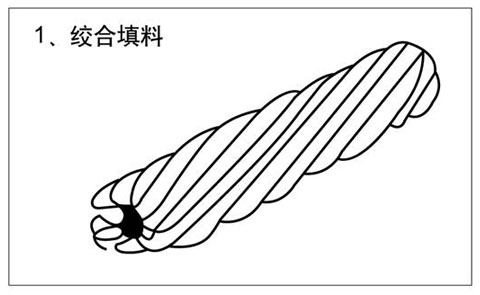

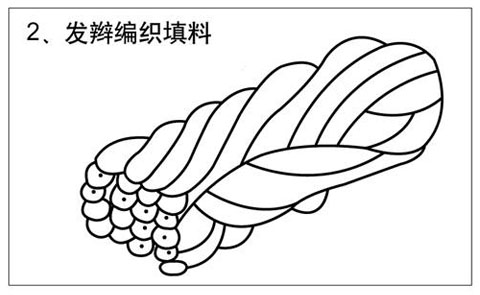

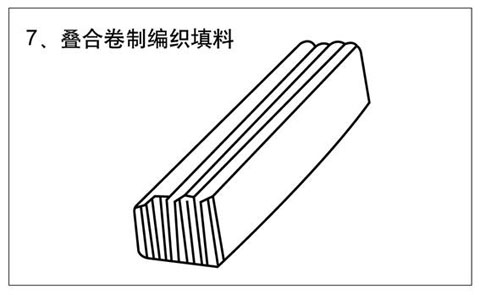

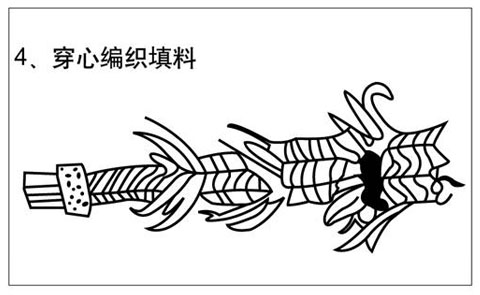

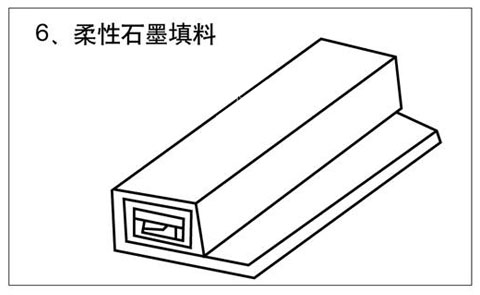

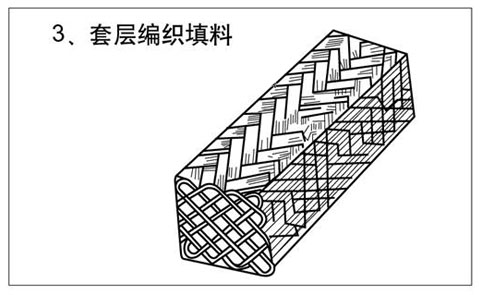

常用填料的形式
| AIGI 2系列特种专用盘根 | |
|
产品代号 |
说明 |
| AIGI 20 | 腐蚀介质专用型 |
| AIGI 21 | 一般腐蚀介质专用盘根 |
| AIGI 22 | 中温泵阀专用盘根 |
| AIGI 23 | 强碱介质专用盘根 |
| AIGI 24 | 高温高压泵阀专用盘根 |
| AIGI 25 | 灰渣介质专用盘根 |
| AIGI 25G | 灰渣介质防磨轴专用盘根 |
| AIGI 26 | 替代GFO专用盘根 |
| AIGI 26W | 酸性介质及卫生行业专用盘根 |
| AIGI 27 | 苎纤水基盘根 |
| AIGI 27W | 白色苎纤水基盘根 |
| AIGI 28 | 高温高速泵用盘根 |
| AIGI 29 | 高温高压阀门专用盘根 |
| AIGI 1系列高等级纤维盘根 | |
| 产品代号 |
说明 |
| AIGI 10 | 陶瓷纤维盘根 |
| AIGI 11 | PTFE浸润预氧碳纤维盘根 |
| AIGI 12 | 预氧碳纤维盘根 |
| AIGI 13 | 耐碱纤维盘根 |
| AIGI 14 | 高碳纤维盘根 |
| AIGI 15 | 芳纶纤维盘根 |
| AIGI 15G | 芳纶纤维与PTFE混编盘根 |
| AIGI 16 | 石墨PTFE盘根 |
| AIGI 16W | 白色PTFE盘根 |
| AIGI 17 | 苎麻纤维盘根 |
| AIGI 17W | 白色苎麻纤维盘根 |
| AIGI 18 | 石墨带编织盘根 |
| AIGI 19 | 金属丝加强石墨盘根 |
| AIGI SC系列单胶心弹性盘根 | |
| 产品代号 | 说明 |
| AIGI 21SC | 一般腐蚀介质专用单胶心盘根 |
| AIGI 22SC | 中温泵阀专用单胶心盘根 |
| AIGI 25SC | 灰渣介质专用单胶心盘根 |
| AIGI 25GSC | 灰渣介质专用单胶心盘根 |
| AIGI 26SC | 替代GFO专用单胶心盘根 |
| AIGI 26WSC | 替代传统四氟专用单胶心盘根 |
| AIGI MSC系列多胶心弹性盘根 | |
| 产品代号 | 说明 |
| AIGI 21MSC | 一般腐蚀介质专用多胶心盘根 |
| AIGI 22MSC | 中温泵阀专用多胶心盘根 |
| AIGI 25MSC | 灰渣介质专用多胶心盘根 |
| AIGI 25GMSC | 灰渣介质专用多胶心盘根 |
| AIGI 26MSC | 替代GFO专用多胶心盘根 |
| AIGI 26WMSC | 卫生行业专用多胶心盘根 |
| AIGI OEM 0系列普通纤维盘根 | |
| 产品代号 | 说明 |
| OEM 00 | 陶瓷纤维盘根 |
| AIGI OEM 00系列低等级纤维盘根 | |
| 产品代号 | 说明 |
| OEM 01/OEM 00X1 | 预氧碳纤维盘根(PTFE浸润) |
| OEM 02/OEM 00X2 | 预氧碳纤维盘根 |
| OEM 03 | 耐碱纤维盘根 |
| OEM 04 | 高碳纤维盘根 |
| OEM 05/OEM 00X5 | 芳纶纤维盘根 |
| OEM 05G/OEM 00X5G | 芳纶纤维与PTFE混编盘根 |
| OEM 06/OEM 00X6 | PTFE 盘根(石墨颗粒润滑) |
| OEM 06W/OEM 00X6W | PTFE盘根 |
| OEM 08/OEM 00X8 | 高纯石墨盘根 |
| OEM 09/OEM 00X9 | 金属丝增强石墨盘根 |
| CHESTERTON盘根系列 | |
| 产品代号 | 说明 |
| CHESTERTON 1600EN | 高温高压阀门盘根 |
| CHESTERTON 1500EN | 高温高压阀门盘根 |
| CHESTERTON 1400R | 泵与阀通用盘根 |
| CHESTERTON 477EN | 碳纤维泵与阀盘根 |
| CHESTERTON 1400 | 泵与阀盘根 |
| CHESTERTON 477-1T | 碳纤维盘根 |
| CHESTERTON TWO | 耐高温盘根 |
| CHESTERTON 370 | 耐高温耐腐蚀盘根 |
| CHESTERTON 1727EN | 耐磨损盘根 |
| CHESTERTON 324 | 化学阀门盘根 |
| CHESTERTON 1724 | 化学阀门盘根 |
| CHESTERTON 1760/1761 | 化学泵往复泵盘根 |
| CHESTERTON Inner Lube | 化学泵盘根 |
| CHESTERTON 412EN | 泵用白色盘根 |
| CHESTERTON 1740 | 泵与阀盘根 |
| CHESTERTON 1750 | 耐腐蚀盘根 |
| CHESTERTON 328 | 化学泵与气体阀门盘根 |
| CHESTERTON 1730SC | 高弹性耐磨盘根 |
| CHESTERTON 1725 | 食品级应用盘根 |
| CHESTERTON 425 | 食品级应用盘根 |
| CHESTERTON Lid-Lock | 箱盖密封盘根 |
| CHESTERTON 329 Stern-Lon | 柔软低摩擦盘根 |
